低价格,高质量,好服务,是我们的承诺...

公司简介    |    最新消息    |    联系我们


主要产品



     光学石英玻璃产品


     光学石英玻璃窗口片,能耐高温和高压等优点,是其他光学材料所无法替代的。石英玻璃具有良好的紫外透过性能;可见光和近红外光吸收极低,所以是生产光导纤维的基础材料。热膨胀系数极小,化学稳定性好,气泡、条纹、均匀性、双折射可与一般光学玻璃媲美,它是在恶劣场合下工作优选的光学材料。主要应用于:特种光源,光学仪器,光电子,军工,冶金,半导体,光通讯等领域。它能实验温度:1200度,软化温度为:1730度,具体参数如下:

1GT-01 (远紫外光学石英玻璃)对应牌号 JGS1
它是用高纯度四氯化硅合成的光学石英玻璃,所以含有大量的羟基(2000ppm),具有优良的透紫外性能,特别是在短波紫外区,其透过性能远远地胜过所有其他玻璃,在185μm处的透过率可达90%,合成石英玻璃在2730nm处具有很强的吸收峰,无颗粒结构。是185—2500mμ波段范围内的优良光学材料。

2.GT-02(紫外光学石英玻璃)对应牌号 JGS2
石英原料和氢氧焰生产的石英玻璃,含有几十ppm的金属杂质。在2730nm处有吸收峰(羟基含量100-200ppm),有条纹和颗粒结构。它是透过220—2500μm波段范围内的良好材料。

3GT-03(红外光学石英玻璃)对应牌号 JGS3
用石英原料和真空电熔法生产的石英玻璃,含有几十ppm的金属杂质。有小气泡,颗粒结构和条纹,几乎不含(OH),具有较高的透红外性能,透过率高达85%以上,其应用波段范围260—3500μm的光学材料。

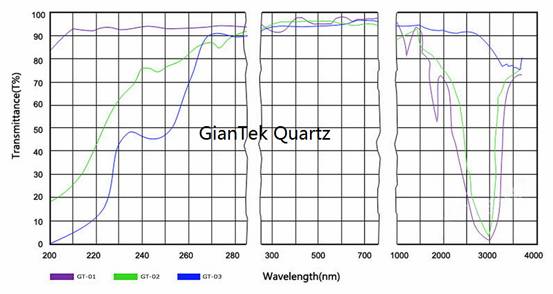

石英玻璃光谱图

石英玻璃的光学常数

各种光学石英玻璃所能达到的最高类别



GT-01

GT-02

GT-03

光谱特性
平均透过率

180-2500nm

200-2500nm

260-3500nm

90%

85%

85%

气泡类别

0

2

2

双折射

1-2

1-2

1-2

颗粒结构

1

2

2

条纹

1-2

1-2

2

均匀性

1-2

2

2

荧光

1

2

2

防辐射性能

不变色

轻微变色

变色

物理性能



密度

2.2g/cm3

抗压强度

1100Mpa

抗弯强度

67Mpa

抗拉强度

48Mpa

泊松比μ

0.140.17

杨氏模量E

72000Mpa

刚性模量

31000Mpa

莫氏硬度

5.56.5

2.

变形点

1250

软化点

1780

退火点

1230

比热(20350)

670J/kg.

热导率(20)

1.4W/m.

折射率

1.4585

热膨胀系数

5.510-7cm/cm.

热加工温度

17502050

短期使用温度

1300

长期使用温度

1100



Copyright © GianTek Quartz (linyi) Co., ltd.. 2000-2006. All rights reserved.
The URL for this page is: http://www.gtquartz.com
